Máy cân chỉnh dây đai, curoa FIXTURLASER PAT

máy cân đai

Máy cân chỉnh dây đai, curoa FIXTURLASER PAT

Máy cân chỉnh dây đai, curoa FIXTURLASER PAT

Có rất nhiều kiểu lệch dây đai trong công nghiệp phổ biến nhất lá các kiểu lệch dây đai dây truyền động như hình

Máy cân chỉnh dây đai, curoa FIXTURLASER PAT

Máy cân chỉnh dây đai, curoa FIXTURLASER PAT













Với Máy cân chỉnh dây đai, curoa FIXTURLASER PAT giải pháp cuối cùng cho tất cả các nhu cầu liên kết dây đai của bạn!

Với Fixturlaser PAT, bạn không bao giờ nghi ngờ liệu việc truyền tải dây chuyền của bạn có định tâm chưa, có thẳng hướng chưa. Bằng cách sử dụng tâm rãnh Puli để phát Laser cho tâm rãnh còn lại, chúng ta sẽ đạt được sự liên kết dây đai chính xác giúp giảm mòn đai, mang hư hỏng và rung động.
Máy cân chỉnh dây đai, curoa FIXTURLASER PAT

Hai máy phát với dòng laser cực kì dễ nhìn dễ căn chỉnh tới mức tối đa

  • FIXTURLASER PAT đi kèm với hai máy phát laser
  • Việc sử dụng hai máy phát laser với hai dòng Laser khác nhau làm cho nó rất dễ dàng canh chỉnh phù hợp với mỗi bên.
  • Lỗi bù trừ song song, lỗi góc và xoắn là ngay lập tức nhìn thấy khi kích hoạt tia laser.
  • Trong chừng vài giây, người sử dụng có thể xác định xem máy của mình có cần căn chỉnh hay không.Máy cân chỉnh dây đai, curoa FIXTURLASER PAT

Lắp đặt dễ dàng

Máy cân chỉnh dây đai, curoa FIXTURLASER PAT

  • Hai máy phát Fixturlaser PAT rất dễ dàng gắn trên ròng rọc.
  • Nam châm tích hợp lên đầu dò gắn lên rãnh puli. Các chân phụ kiện được có sẵn với tất cả các đầu rãnh Puli, ròng rọc thông dụng nhất (Rãnh A rãnh B…) .
  • Fixturlaser PAT được trang bị để phù hợp với kích thước tiêu chuẩn sheave A-E (6 mm – 40 mm).
  • Các thêm nhiều phụ kiện bổ sung để gắnFixturlaser PAT sao cho phù hợp với Puli của bạn nhất



Cân chỉnh dây đai với FIXTURLASER PAT

Máy cân chỉnh dây đai, curoa FIXTURLASER PAT
  • Đường Laser màu đỏ có thể nhìn thấy giúp dễ dàng xác định vị trí của các máy phát của bạn
  • Lắp đặt dễ dàng với các nối chân bằng nam châm.
  • Bật laser và nhìn vào đơn vị gắn kết đối diện.

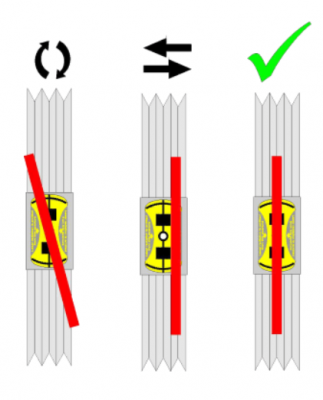

  • Laser vẽ một đường trên nhãn đích như trong hình minh họa
  • Hãy điều chỉnh vị trí máy của bạn cho đến khi các đường laser được căn chỉnh trùng với dấu trung tâm trên cả hai may phát



Thông số kỹ thuật

Trọng lượng 1,5 kg (3,3 lbs).
Nhiệt độ bảo quản -20 đến 70 ° C (-4 đến 158 ° F).
VỎ HỘP
Vật liệu Nhựa abs .
Độ bền thả trên 3 m sàn bê tông.
Kích thước 250 x 180 x 80 mm (9,84 x 7,09 x 3,15 inch).
Bụi, nước (5m / 16 feet).
ĐƠN VỊ ĐO LƯỜNG
vật liệu Extruded aluminum.
Nhiệt độ hoạt động 0 đến 40 ° C (32 đến 104 ° F).
Độ ẩm tương đối 10 – 90%.
Trọng lượng 340 g (12 oz).
Kích thước 61 x 77 x 61 mm (2,4 x 3 x 2,4 in).

Laser

630 – 680 nm laser diode loại II.
Công suất Laser <1 mW.
Khoảng cách đo 50 mm – 6000 mm (1,97 – 236,22 in).
Độ chính xác đo lường + 0,5 m (0,02 in) hoặc 0,2 độ.
đường kính Puli Từ 75 mm (2,95 in) trở lên (tiêu chuẩn).
Puli rãnh rộng 6 mm – 40 mm (0,23 – 1,57 in) (tiêu chuẩn)..
Nguồn cung cấp 2 chiếc LR03 (AAA) 1,5 V trên mỗi thiết bị.
Thời gian hoạt động 20 giờ hoạt động liên tục.
Độ an toàn Máy cân chỉnh dây đai, curoa FIXTURLASER PAT
